Fysetc Klicky Probe Kit

Klicky, ohne lose Magnete. Das Fysetc Klicky PCB Probe Kit bringt den beliebten Klicky-Dockable-Probe in ein platinenbasiertes Design. Dabei bleibt alles erhalten, was das Original zu einem Voron-Community-Liebling gemacht hat, und die häufigsten Ärgernisse werden behoben. Es basiert auf dem Klicky Probe von JosAr und dem Euclid Probe und wurde von whoppingpochard als PCB Klicky weiterentwickelt. Es passt direkt in dieselben Docks und Halterungen, die Du bereits kennst.

Hauptmerkmale:

• Auf der Platine montierte Magnete: Die Magnete sitzen auf einer Platine, statt per Presspassung in gedrucktem Kunststoff gehalten zu werden. Das beseitigt das klassische Klicky-Problem, dass sich Magnete mit der Zeit lösen oder ungleichmäßig sitzen.
• Höherer Schaltstrom: Das Platinendesign leitet mehr Strom über die Kontakte des Mikroschalters, was die Lebensdauer des Schalters verlängern kann.
• Integrierte LEDs: Die LEDs auf der Platine zeigen den Zustand des Probes sofort an. Wenn Du siehst, wann er auslöst, lassen sich Deine Makros viel leichter prüfen und Fehler einfacher eingrenzen.

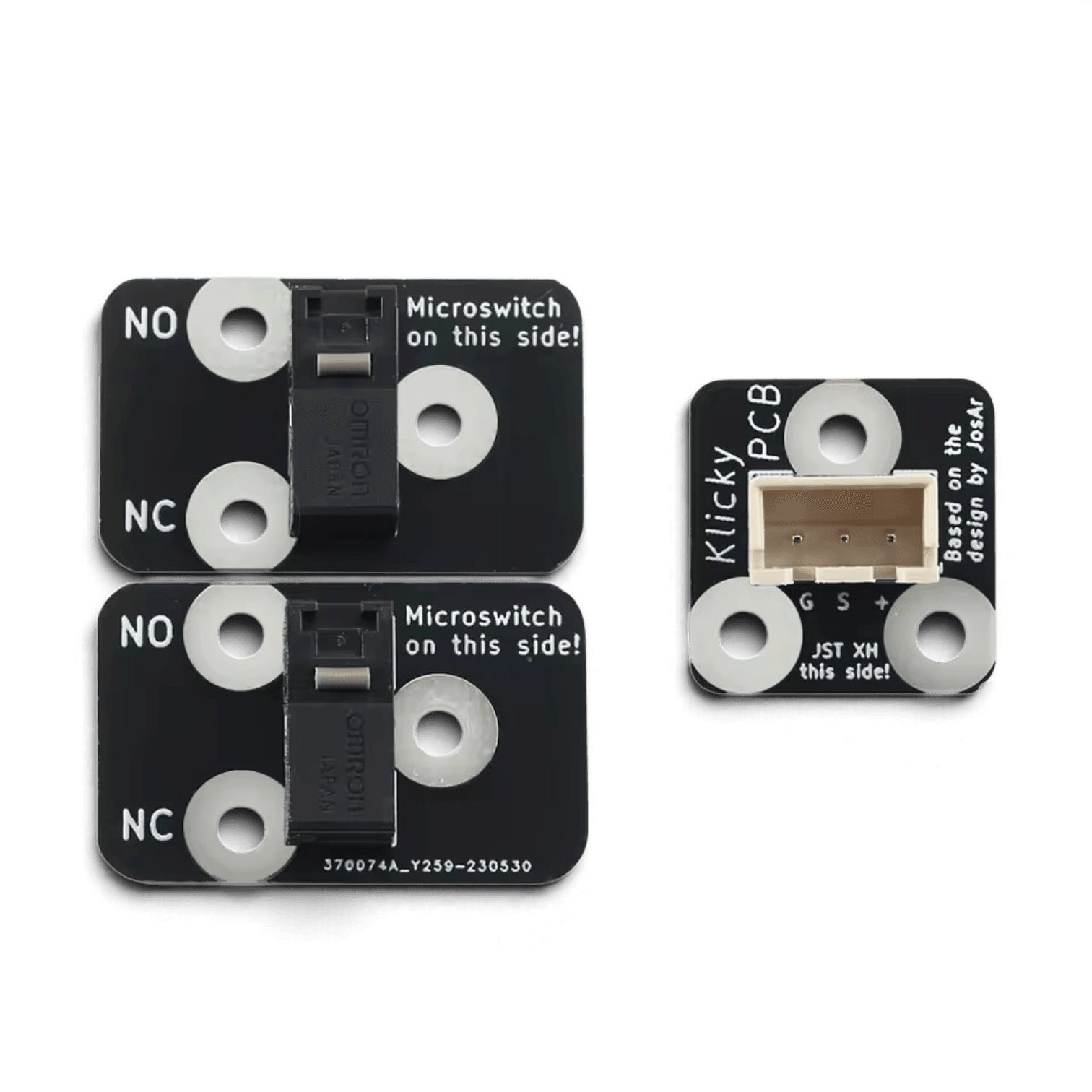

• Omron D2HW-A201D Mikroschalter: Verwendet den bewährten D2HW-Mikroschalter für gleichmäßiges, wiederholbares Auslösen.
• Klicky-Formfaktor zum direkten Austausch: Entspricht dem Standard-Klicky-Footprint, sodass vorhandene Docks, Toolhead-Halterungen und Makros ohne Änderungen weiterverwendet werden können.
• Düsenunabhängige Messung: Als schalterbasierter Probe misst er die Druckbetthöhe per physischem Kontakt und funktioniert daher auf jeder Oberfläche, auch auf texturiertem PEI, Glas und nicht eisenhaltigen Platten.

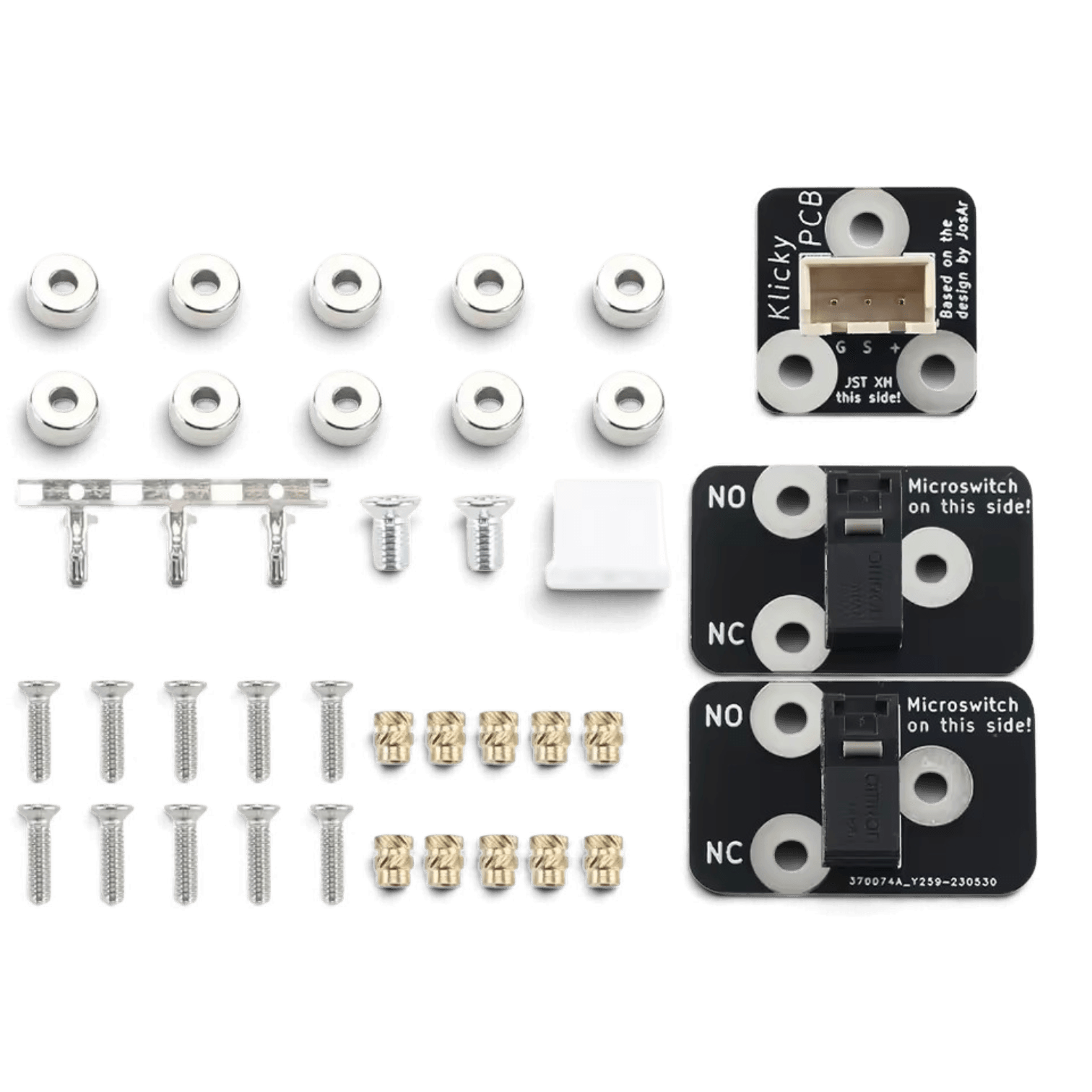

Lieferumfang:

• Klicky-Platinen (2 Omron-Schalterplatinen plus eine Steckerplatine)
• 10x Magnete 3 × 6 mm
• M3 Gewindeeinsätze aus Messing zum Einschmelzen mit passenden Schrauben

Bitte beachten: Gedruckte Teile sind nicht enthalten. Die STL-Dateien und die vollständige Bauanleitung findest Du im PCB-Klicky-GitHub-Repository (tanaes/whopping_Voron_mods → pcb_klicky).

Kompatibilität:

• Voron 2.4: Geeignet für Z-Tilt / Quad Gantry Leveling und Bed Mesh, mit verfügbaren Halterungen für Stealthburner und Afterburner.
• Voron Trident: Bed Mesh und Z-Tilt mit den Standard-Klicky-Halterungen.
• Andere Klipper-Drucker: Jede Klipper-Maschine, die eine Klicky-Halterung und ein Dock aufnehmen kann, in der Regel CoreXY-Designs, unter Verwendung der Klicky-Makros.
• Nicht kompatibel mit Voron V0.

Erfordert Klipper und die Klicky-Probe-Makros zum automatischen Anbringen und Andocken.
