Toolhead-Platine für Voron Afterburner (V4.0)

Räume den Kabelbaum Deines Voron Afterburner mit dieser Toolhead-Platine auf (entworfen von hartk#1213).

Warnung: Nicht mit Lüftern verwenden, die auf Spannungen unter 24 V eingestellt sind. Die Platine nutzt eine gemeinsame Versorgungsschiene, die die Lüfter (und auch das Controllerboard) mit 24 V versorgt, egal welche Lüfterspannung Du auf dem Controllerboard einstellst! Wenn Du Lüfter mit niedrigerer Spannung verwenden möchtest, nimm die Variante V3.rabbit

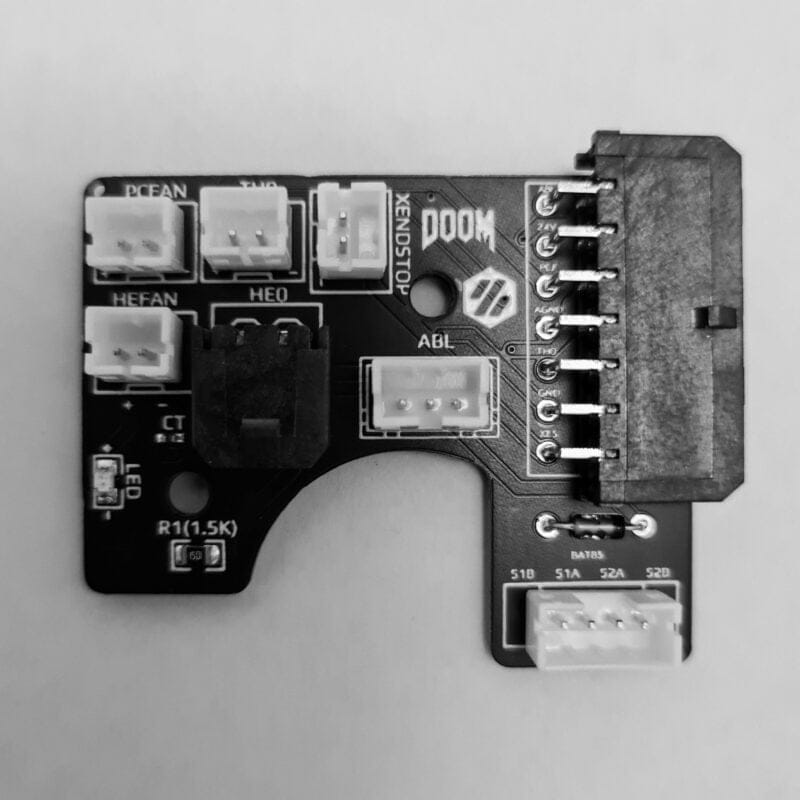

Das Produkt ist entweder vollständig bestückt (Platine mit SMDs und weiteren diskreten Bauteilen sowie angelöteten Steckverbindern) und mit Kabelbaumstecker samt Crimpkontakten (vollständig bestückte Variante) erhältlich, oder es wird nur als Platine geliefert (mit allen bestückten SMD-Teilen).

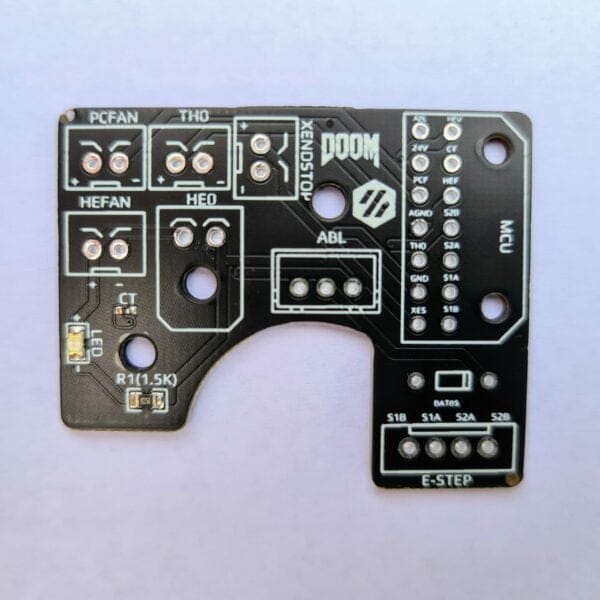

Das Platinendesign umfasst:

• Eine BAT85-Diode für den ABL-Sensor
• Eine Anzeige-LED, die zeigt, wann das Hotend aktiv ist
• Mehrere 2-/3-/4-polige Stiftleisten für die meisten Komponenten am Toolhead
• Einen 2-poligen Microfit 3.0 für den Heizblock (inkl. passendem Gegenstecker)
• Einen Thermistor im 0402-Gehäuse (Temperatursensor für die Druckraumtemperatur)
• Einen 14-poligen Microfit 3.0 für den Hauptkabelbaum zurück zum MCU (inkl. passendem Gegenstecker)

Die Platine wurde entwickelt, um die Verkabelung des Toolheads etwas zu erleichtern. Dadurch hilft sie, die Anzahl der benötigten Crimpkontakte zu reduzieren und den Kabelbaum aufzuräumen.

Die Platine bietet Anschlussmöglichkeiten für den X-Endstop und ist damit kompatibel mit dem Voron V1, V2 und Switchwire

Die STL-Datei für die 3D-Halterung ist auf GitHub verfügbar.

Hier findest Du außerdem eine verbesserte Version der Abdeckplatte (sie scheint besser zu funktionieren als das Original von HartK).

Weitere Informationen zur Toolhead-Platine findest Du auf der Projektseite auf GitHub.

Die neueste Charge der V4.0-Platinen hat einen 100k-NTC, verwende daher bitte diese Klipper-Einstellungen:

################################
#### Enclosure Temp Sensor Section ####
################################

[temperature_sensor enclosure_temp]
sensor_type: NTC 100K beta 3950
sensor_pin: P0.23 #Use PF5 if on Octopus
min_temp: 0
max_temp: 100
gcode_id: C
